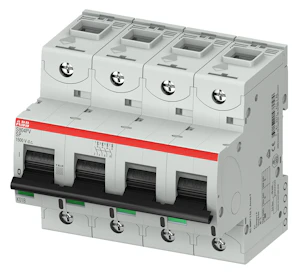

MINIBRYTARE S804PV-SP25
Artikelnummer
E2100090
Högeffektsminibrytare S804PV-S25 märkström 25A spänning 1200V DC 4-pol brytförmåga 5kA. Den omfattande högeffektsMinbrytarserien S800PV har utformats för solcellsapplikationer. Den har hög prestanda, hög brytförmåga och klarar höga DC-spänningar. S800PV-serien arbetar med märkströmmar från 10A upp till 125A och märkspänning upp till 1200V DC. S800PV-serien uppfyller standarden IEC/EN IEC 60947-3.
Produktdetaljer
Produktegenskaper
Inbyggnadsdjup111 mm
UtlösningskarakteristikB
Antal poler (totalt)4
Antal avsäkrade poler4
Märkström25 A
Märkspänning400 V
Nominell isolationsspänning1500 V
Impulsskydd märkspänning Uimp8 kV
Brytförmåga vid kortslutning Icn EN 60898 vid 230 V5 kA
SpänningstypDC
Brytförmåga vid kortslutning Icn EN 60898 vid 400 V5 kA
Brytförmåga vid kortslutning Icu IEC 60947-2 vid 230 V5 kA
Brytförmåga vid kortslutning Icu IEC 60947-2 vid 400 V5 kA
Förlusteffekt17.2 W
Strömbegränsningsklass3
Produktkoder
SAP-nummerCMG255
E-nummerE2100090
ArtikelnummerE2100090
EAN/GTIN7612271471774
Tillverkarens varunummer2CCF019626R0001
Förpackningsinformation
Förpackningens mått (L x B x H)83 x 106 x 95 mm
Förpackningens volym0.836 l
Förpackningens vikt1.01 kg
EnhetST
Förpackningsstorlekar1
Antal/förpackning–
ProduktvarumärkeABB
