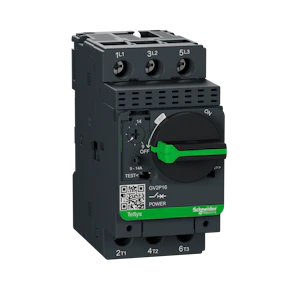

MOTORSKYDDSBR. 9-14A
Artikelnummer
E3116060
Motorskyddsbrytare, TeSys GV2, termiskt/magnetisktskydd 9-14A, manövervred
TeSys GV2P är 3-poliga motorskyddsbrytare med termiskt och magnetiskt skydd specialkonstruerade för manövrering och skydd av motorer enligt standarderna IEC 947-2 och IEC 947-4-1. Det magnetiska skyddet (kortslutningsskydd) har en fast utlösningsnivå som är ca 13 gånger (± 20%) den maximala inställbara strömmen för termisk utlösning.
Produktdetaljer
Produktegenskaper
Inställning för överlastutlösare9-14 A
Inställningsområde för den momentana kortslutningsutlösaren170-170 A
Med termiskt överbelastningsskyddja
Fasbortfallskänsligja
UtlösningsteknikTermomagnetisk
Märkdriftspänning690-690 V
Märkström kontinuerlig Iu14 A
Märkuteffekt vid AC-3, 230 V3 kW
Märkdrifteffekt vid AC-3, 400 V5.5 kW
Förlusteffekt2.5 W
Huvudströmkretsens anslutningssättSkruvanslutning
Typ av kontrollelementVred
ApparatbyggsättKomplett apparat i kapsling
Med integrerad hjälpkontaktnej
Med integrerad underspänningsutlösarenej
Produktkoder
SAP-nummerABA170
E-nummerE3116060
ArtikelnummerE3116060
EAN/GTIN3389110213508
Tillverkarens varunummerGV2P16
Förpackningsinformation
Förpackningens mått (L x B x H)46 x 100 x 100 mm
Förpackningens volym0.428 l
Förpackningens vikt0.35 kg
EnhetST
Förpackningsstorlekar1 / 20
Antal/förpackning–
UNSPSC39121521
ProduktvarumärkeSCHNEIDER ELECTRIC
